Nový katalogový list SGW16D-4
Jul 17, 2025| Technické údaje:
|
PEVNOST V TAHU |
kg/mm2 45 |
kg/mm2 65 |
|
OHÝBÁNÍ JEDNOHO DRÁTU |
6-16 mm |
6-16 mm |
|
DVOJITÝ OHÝBÁNÍ DRÁTU |
6-13 mm |
6-13 mm |
|
OPERACE |
Automatický systém podávání drátu (CNC)/Vzduchem řízený-systém |
|
|
MAX. ÚHEL OHYBU |
180 stupňů |
|
|
MAX. DÉLKA STRANY TŘMENU |
1000 mm |
|
|
MIN. DÉLKA STRANY TŘMENU |
65 mm |
|
|
MAX. RYCHLOST OHÝBÁNÍ |
1000 stupňů/sec |
|
|
MAX. RYCHLOST TRAKCE |
100 m/min |
|
|
SMĚR OHÝBÁNÍ |
Obousměrný-směr |
|
|
VÝKON MOTORU TRAKČNÍ SERVIS |
29 KW X 2 KS |
|
|
VÝKON MOTORU OHÝBÁNÍ |
22 kW |
|
|
VÝKON POHYBUJÍCÍHO MOTORU |
2 kW |
|
|
VÝKON ŘEZÁNÍ MOTORU |
7,5 kW |
|
|
CELKOVÝ VÝKON |
100 kW |
|
|
VZDUCHOVÁ SPOTŘEBA ELEKTRICKÉ ENERGIE |
9 kW/h |
|
|
L*W*H |
14000×1460×2600 mm |
|
|
HMOTNOST HLAVNÍHO STROJE |
6.0T |
|
|
CELKOVÁ HMOTNOST |
10.0T |
|
Představit:
Automatické řízení PLC, vysoký stupeň automatizace
Výrobek používá aSiemenzznačka PLCjako hlavní ovladač. Všechny akční procesy jsou automaticky a rychle prováděny, čímž je realizována plná automatizace celého procesu výroby třmenů; trakce využívá servořízení a jeho rychlost lze rychle upravit podle skutečných výrobních potřeb; systém pohonu ohýbání využívá vysoce výkonný -servosystém s uzavřenou smyčkou-, který zajišťuje přesnost ohýbání a rychlost ohýbání. Byl vytvořen pohodlný, jednoduchý, efektivní a rychlý inteligentní systém interakce člověka{4}} s počítačem.
Duální-trakční mechanismus(tradiční pouze jeden trakční motor)
Inovativní použitíDualtrakceservomotor + redukce výkonuvstup má 4 sady hnacích kol, aby byl zajištěn dostatek výkonu na rovných 16 mm, což může snížit zatížení každé sady hnacích kol, zvýšit životnost odpovídajících dílů a také snížit promáčknutí ocelových tyčí.
Mechanismus pro vyrovnávání více-kol
Počet před{0}}upravovacích koleček a vyrovnávacích koleček je1/3 vícenež u tradičních ohýbacích strojů, s lepším rovnacím účinkem, nižším zatížením jednoho rovnacího kotouče a delší životností rovnacího kotouče.

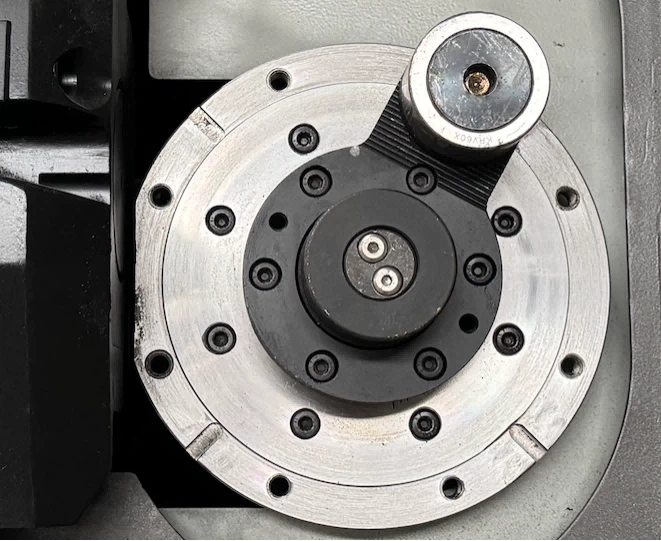

Evropská normaDvojúčelový ohýbací-mechanismus formovacího kola a středového vlasu
Pro různé požadavky na ohýbání třmínků lze zvolit tvarovací kolo nebo středovou pilotu, která má širší rozsah přizpůsobivosti a vyrábí třmínky, které lépe splňují požadavky.
R=3d;R=4d;R=5d
Modulární mechanická konstrukce
Každý přenosový systém využívá modulární standardní redukční převod, který zabírá malý prostor, má stabilní strukturu, vysokou účinnost přenosu a je pohodlnější pro údržbu.
DÍLY KOMPONENTŮ:
1. Zaplaťte-off (3.5Tuny Kapacita pro každý z nich)
Vybaveno automatickým brzdovým systémem
Maximální nosnost ložiska je 8 tun a výplatní-systém zvládne zátěž 3,5 tuny.
2. Automatický sběrač(volitelný)
- Automatický sběr hotových třmenů.
- Množství sběru lze nastavit.Snadné balení hotových výrobků.

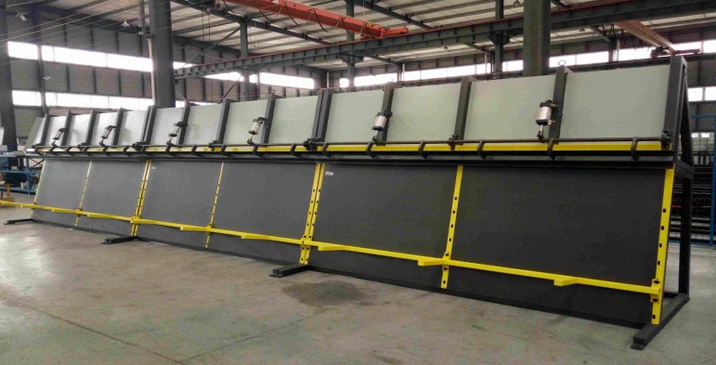

3. Přijímací stojan
- Automatické zvednutí rovné tyče
- Max. na rovných 9m nebo přizpůsobené
4. Hlavní komponenty
|
ŽÁDNÝ |
Jméno |
Značka |
|
1 |
Elektrické komponenty |
Siemens |
|
2 |
PLC |
Siemens |
|
3 |
Vzduchový kompresor |
Bakita |
|
4 |
Zaplaťte- |
Zatížení3.ttunse vzduchovou brzdou |
|
5 |
Válec a součásti |
AirTAC |
|
6 |
Ohýbací ložisko |
NSK |
|
7 |
Trakce, ohýbánímotor |
ServomotorHYSIS ITÁLIE |
|
8 |
dotykový displej |
Siemens |
|
9 |
Reduktor |
POUZE |
ROZSAH DODÁVKY:
|
1 |
Výplata drátu-(kapacita 3,5 tuny) |
2 KS |
||
|
2 |
Centrální stroj |
Jednotky pro rovnání drátu |
2 JEDNOTKY |
|
|
Jednotka podávání drátu |
1 JEDNOTKA |
|||
|
Jednotka pro ohýbání drátu |
1 JEDNOTKA |
|||
|
Jednotka pro řezání drátu |
1 JEDNOTKA |
|||
|
Elektrická skříň |
1 JEDNOTKA |
|||
|
Vzduchový kompresor |
1 JEDNOTKA |
|||
|
3 |
Ovládací konzole |
1 JEDNOTKA |
||
|
4 |
Náhradní díly |
1 SADA |
||
|
5 |
Nástroje |
1 SADA |
||
|
6 |
Uživatelská příručka |
1 SADA |
||
|
7 |
Auto{0}}zařízení pro sběr materiálu (volba) |
1 SADA |
||
·Rozdíly oproti jiným modelům·
|
|
SGW12D-1 |
SGW12D-2 |
SGW12A-1 |
SGW12D-4 |
SGW14D-1 |
SGW16D-4 |
|
Max.Bending Single Wire |
13 mm |
12 mm |
12 mm |
12 mm |
14 mm |
16 mm |
|
Max.Bending Double Wire |
10 mm |
8 mm |
8 mm |
10 mm |
10 mm |
13 mm |
|
Min. Délka ohybu |
90 mm |
90 mm |
140 mm |
90 mm |
90 mm |
65 mm |
|
Max. délka ohybu (ohýbání obruče) |
1m |
1m |
1m |
10m |
1m |
10m |
|
Směr ohýbání |
Obousměrný-směr |
Obousměrný-směr |
Jeden-směr |
Obousměrný-směr |
Obousměrný-směr |
Obousměrný-směr |
|
Celkový výkon stroje |
33 kW |
31 kW |
25,5 kW |
48 kW |
45 kW |
100 kW |
|
Značka elektrických dílů |
Schneider |
Čínský CHIT |
Čínský CHIT |
Schneider |
Schneider |
Siemens |
|
Splatit-kapacitu |
2.5T |
2.5T |
2.5T |
2.5T |
2.5T |
3.0T |
|
Hmotnost stroje |
3500 kg |
3300 kg |
1500 kg |
5700 kg |
3600 kg |
6000 kg |
